詳細介紹

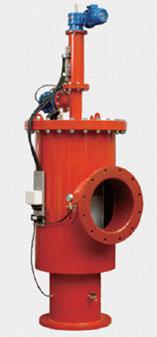

華凱XM系列全自動自清洗過濾器是一種電動吸吮式過濾器，通過一臺電力馬達驅動清洗機構，對于不同的使用場合可配備20微米-500微米的濾網，8"-24"的口徑。X系列過濾器有三種結構型式：立式、臥式、在線式。
技術參數
單臺流量：200-400M3/H 清洗時間：35-60秒
小工作壓力：0.25MPa 控制電壓：交流220V
大工作壓力：1.6MPa 工作電壓：三相，3 80V，50HZ
高工作溫度：75℃ 清洗壓損：0.01-0.05MPa
過濾精度：20-500微米 清洗方式：360°掃描吸吮式清洗
控制方式：壓差、時間及手動
控制系統
采用工業單片PLC自動控制，全中文顯示?？筛鶕?jù)壓差或定時控制反沖洗，并可手動、強制清洗，斷電也可清洗?，F(xiàn)場設定過濾間隔時間、清洗時間。運行信號、清洗信號、故障信號輸出及通訊信號輸出。
自清洗過程
過濾器的清洗機構是一個不銹鋼316L材質，旋轉及上下運動的吸吮掃描器，它是空心結構，在吸污器上均勻分布著若干個吸吮口，吸吮掃描器內 部與一個3”排污閥相通，在排污閥打開時，過濾器內 部水壓與外部大氣之間形成的壓差使每個吸嘴產生強勁吸力，在每個吸吮口，水流從濾網外向內反向高速流出將雜質沖下來進入掃描器并通過排污閥排出，吸吮口處的高速反向水流將濾網上的頑固雜質吸走。吸吮掃描器由一個連有絲桿裝置的雙向電力馬達驅動，按照固定的轉速作螺旋式的運動，這樣多個吸嘴就能吸遍整個濾網內表面，這個過程大約需要35-60秒鐘。在整個反清洗過程中，系統不斷流。
制造材料
濾網： 不銹鋼 清洗裝置： 不銹鋼、尼龍、PVC 密封圈： 合成橡膠、聚四氟乙稀
排污閥： 鑄鐵 控制器： 鋁、銅、不銹鋼、 PVC 過濾器殼體： 碳鋼噴涂環氧樹脂、不銹鋼
安裝方式
